Caltech India ponúka meradlo zaoblených zvarov. GAL meradlo kútových zvarov umožňuje rýchle a presné meranie jedenástich (11) veľkostí kútových zvarov: 1/8, 3/16, 1/4, 5/16, 3/8, 7/16, 1/2, 5/8 , 3/4, 7/8 a 1″ a ich metrických ekvivalentov na určenie veľkosti zvarov, buď konkávnych alebo konvexných.
Zaručená presnosť Nový výrobný proces umožňuje túto neprekonateľnú presnosť ±,005

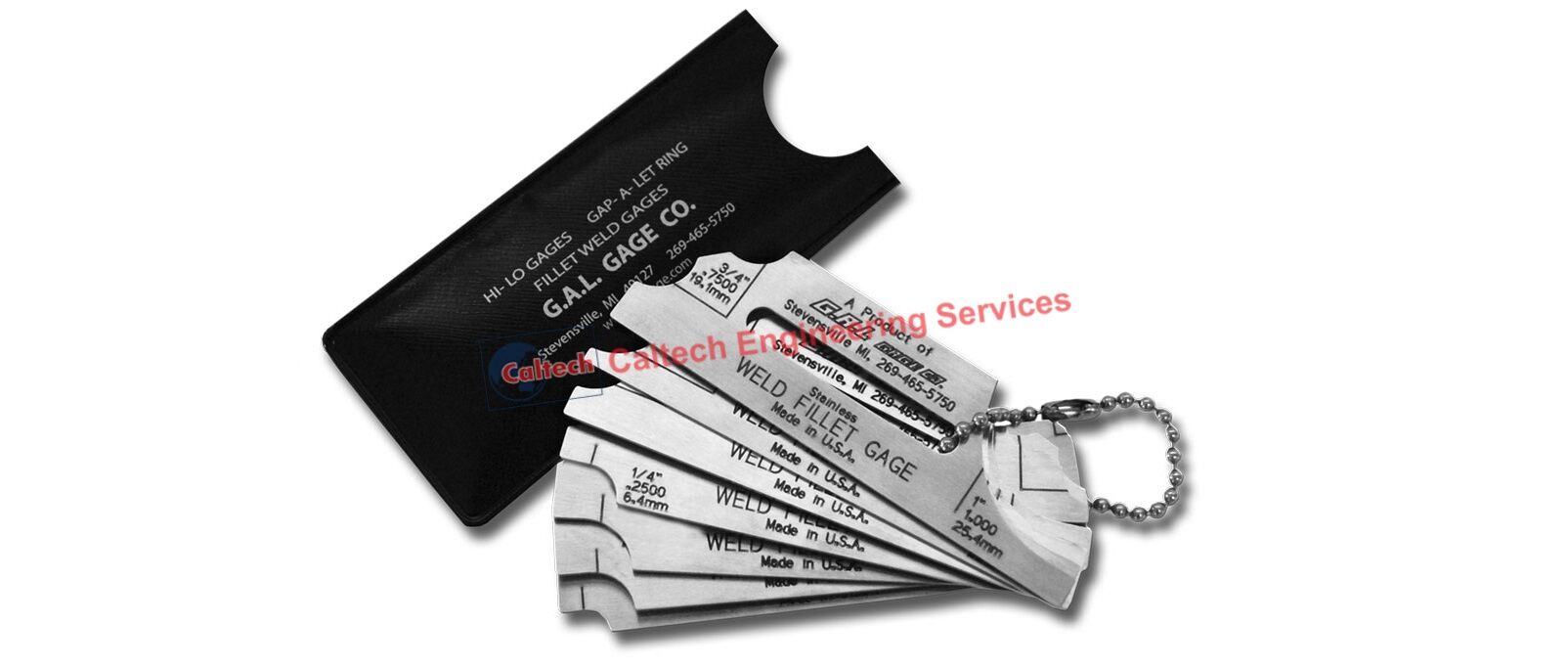

Každý merací kotúč je vyrobený z nehrdzavejúcej ocele s rozmermi 1-1/4" x 4" valcovanej za studena, aby odolal hrdzi a ohýbaniu. Čepele sú odhrotované, aby sa odstránili drsné hrany. Všetky veľkosti a číslice sú vyryté do povrchu pre ľahšie čítanie. Sada siedmich čepelí sa dodáva v praktickom vreckovom puzdre s rozmermi 2″ x 4 1/2″ s hmotnosťou iba 4 unce.
Mierka zvaru sa ľahko používa
Meracia čepeľ musí byť zarovnaná so základným materiálom tak, aby sa špička dotýkala vertikálneho člena. Použite rohy s jedným oblúkom na meranie KONVEXNÝCH zvarov. Použite rohy dvojitého oblúka na určenie, či sú zvary konkávne (poddimenzované). Ak sú, je potrebné viac prídavného materiálu na vytvorenie zvarového hrdla na veľkosť, kde sa dotýka hrot medzi dvojitými oblúkmi.
Umiestnite okraj jedného oblúka zarovnaný so základným materiálom tak, aby sa hrot čepele dotýkal vertikálneho člena, ak sa hrot dotýka vertikálneho člena, je označená veľkosť zvaru.
Okraj s dvojitým oblúkom zarovnajte so základným materiálom tak, aby sa hrot dotýkal vertikálneho člena. Ak sa hrot medzi dvojitým oblúkom dotýka stredu zvaru, zvar má požadovaný profil a má uvedenú veľkosť.
Informácie pre objednanie:
| GAL-8 | Mierka kútového zvaru (07 kusov) |
| GAL-8A | Mierka kútového zvaru s označením na oboch stranách (07 kusov) |
