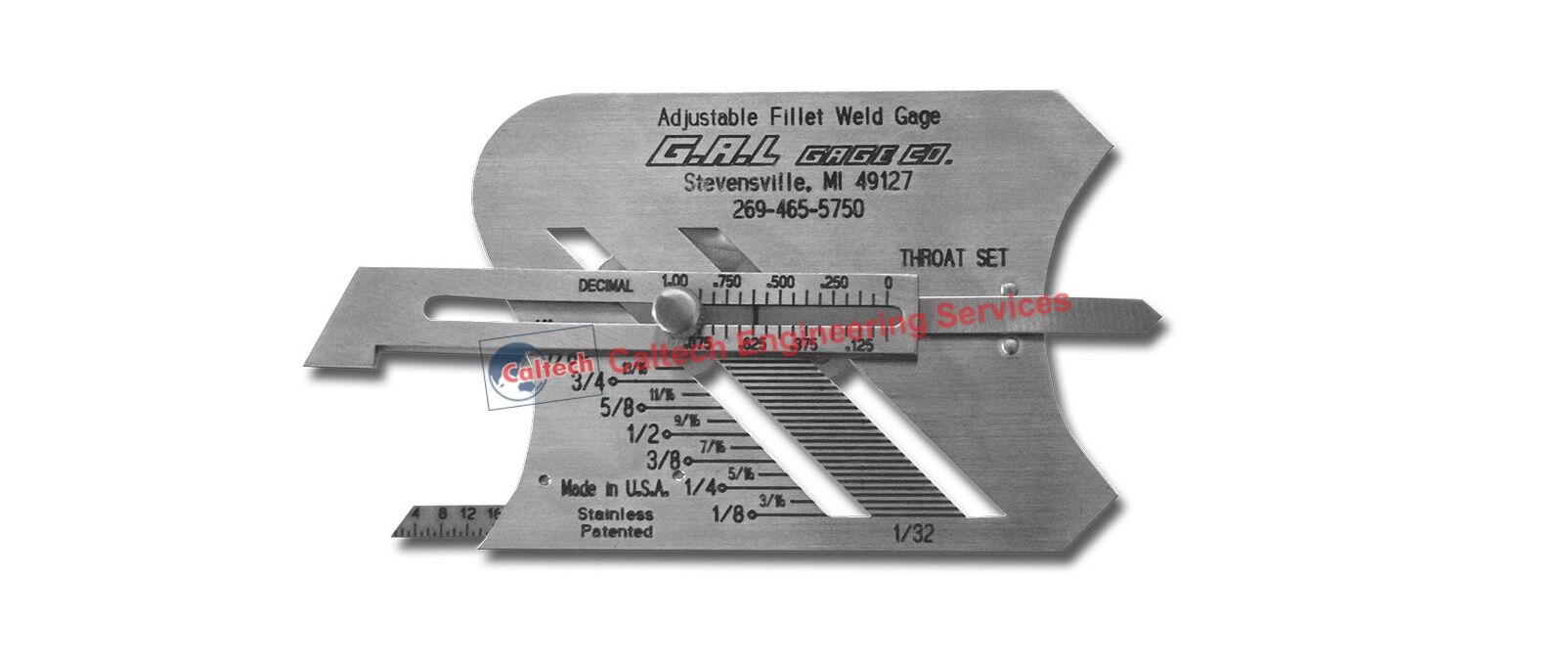

Caltech Indie oferuje regulowany sprawdzian spoiny pachwinowej. Mierzy zarówno długości ramion, jak i grubość spoiny pachwinowej w gardzieli. Regulowany przyrząd do spoin pachwinowych GAL Gage jest wykonany z trwałej, odpornej na rdzę stali nierdzewnej. Jego smukła konstrukcja 2¼ x 3″ waży tylko 1½ uncji, łatwo mieści się w kieszeni koszuli. A ponieważ do wykonania wszystkich pomiarów potrzebny jest tylko jeden przyrząd pomiarowy, eliminowana jest możliwość zgubienia podstawowych ostrzy przyrządu do spoin pachwinowych. Wyeliminowano również przeszukiwanie siedmiu różnych, niedokładnych ostrzy.
Z FUNKCJĄ POMIARU NIERÓWNOŚCI NÓG
Zmierz każdą spoinę pachwinową z dokładnością do 1/32 cala za pomocą jednego prostego w użyciu miernika.
Pomiary spoin pachwinowych były kiedyś próbą ze skomplikowanymi lub niedokładnymi pomiarami. Nigdy więcej. Teraz możesz mierzyć spoiny pachwinowe od 1/8″ do 1″ (z dokładnością ±1/32″) za pomocą jednego ekonomicznego, prostego do zrozumienia miernika.
Regulowany miernik spoiny pachwinowej GAL wykorzystuje odsunięte ramię, które przesuwa się pod kątem 45°, aby wykonać pomiary długości spoiny pachwinowej. Po prostu wyreguluj ramię, aż dotknie palca pionowej nogi. Miernik jest skalibrowany do 32 sekund, z podanymi odpowiednikami metrycznymi, dzięki czemu można uzyskać dokładniejsze odczyty. Cztery śruby utrzymują ramię odsunięte na miejscu do przyszłych regulacji.
Ten miernik kontroli spawania mierzy również grubość spoiny do 1/16″, regulując wskaźnik, aż dotknie środka spoiny. Śruba radełkowana utrzymuje wskaźnik w pozycji do wykorzystania w przyszłości. Jeśli spoina jest wklęsła, można dodać więcej materiału wypełniającego, aby uzyskać gardziel spoiny zgodnie ze standardem.
Informacje o zamawianiu:
| GAL-3 | Regulowany miernik spoiny pachwinowej |
| GAL-3M | Metryczny regulowany miernik spoiny pachwinowej |
Regulowany miernik spoiny pachwinowej jest łatwy w użyciu
Aby zmierzyć spoiny pachwinowe, umieść nieregularną krawędź łuku równo z poziomym brzegiem spoiny, tak aby prosta krawędź znajdowała się w jednej linii z poziomym elementem.
Wyreguluj ramię odsunięte w górę lub w dół wzdłuż ukośnych szczelin, aż końcówka ramienia dotknie górnej części spoiny.
Odczytaj wskazany rozmiar spoiny. Przyrosty są w oznaczeniach 1/32″ i 1/8″ do 1″. Wszystkie cyfry są wyryte na powierzchni i wypełnione dla łatwiejszego czytania.
Aby zmierzyć grubość spoiny, umieść kąt 45° równo z elementami poziomymi i pionowymi. Poluzuj śrubę skrzydełkową i przesuń wskaźnik, aż dotknie powierzchni spoiny.
Dokręć śrubę radełkowaną i odczytaj pomiar z kalibracji 1/16″ wzdłuż wskaźnika. Szybki i pewny sposób na znalezienie spoin wypukłych lub wklęsłych i poprawienie ich za pomocą dodatkowego materiału wypełniającego w celu spełnienia standardów.
NOWY! Zmierz nierówne długości ramion spoiny, przesuwając skalę pomiaru podstawy tak, aby była równo z poziomym brzegiem spoiny. Wyreguluj ramię odsunięte, aby dotykało górnej części spoiny. Dodaj lub odejmij, aby otrzymać długość każdej nogi.
