Ein Multimode-Ultraschall-Dickenmessgerät ist ein zerstörungsfreies Prüfgerät, das die Dicke von Metallsubstraten unter Beschichtungen genau misst, ohne die Beschichtung zu entfernen.

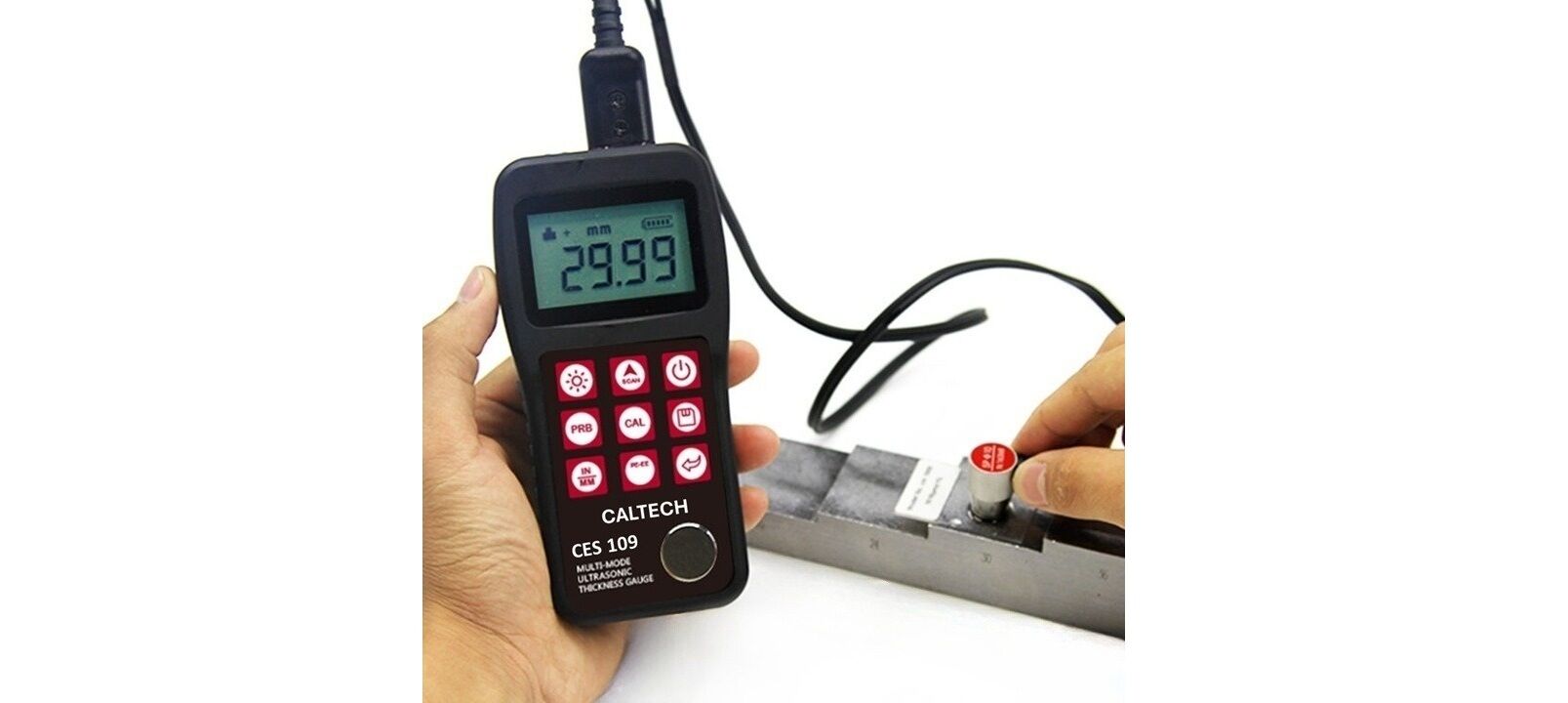

Caltech Indien ist Hersteller und Lieferant von CES 109 Multimode-Ultraschall-Dickenmessgerät Mit durchgehender Beschichtung (PE & EE), zwei Modi mit großem Messbereich. Es ermöglicht Dickenmessungen an einer Vielzahl von Materialien, darunter alle Arten von Metallen, Kunststoffen, Keramik, Glas und anderen. Es misst auch die Schallgeschwindigkeit von Objekten mit bekannter Dicke. Es wird häufig zur Überwachung des Korrosionsschutzes von Produktionsanlagen in verschiedenen Rohrleitungen und Druckbehältern in den Bereichen Erdöl, Chemie, Metallurgie, Schiffbau, Luft- und Raumfahrt usw. eingesetzt. Es eignet sich auch für genaue Messungen an verschiedenen Platten und Bearbeitungsteilen.
Es ist das notwendige professionelle Präzisionsinstrument zur Verbesserung der Produktionseffizienz und Qualifizierungsrate sowie zur Kosteneinsparung. Multimodus: Puls-Echo-Modus (PE-Modus) und Echo-Echo-Modus (EE-Modus). Im Echo-Echo-Modus kann die Wanddicke ohne Berücksichtigung von Lack- oder Beschichtungsdicke geprüft werden. Großer Messbereich: Puls-Echo-Modus: (0.65–600) mm (in Stahl). Echo-Echo-Modus: (3–60) mm. V-Pfad-Korrektur zur Kompensation der Nichtlinearität der Sonde. Die Messdaten können online per USB auf den PC übertragen werden.
Das Ultraschall-Dickenmessgerät Thru Coat nutzt die Theorie der Schallwellen, um eine große Bandbreite an Materialien zu messen, wie etwa Metalle, Kunststoffe, Keramik, Verbundwerkstoffe, Epoxide, Glas und andere Materialien, die Ultraschallwellen gut leiten.
Für spezielle Anwendungen stehen Wandlermodelle zur Verfügung, darunter auch für grobkörniges Material und Hochtemperaturanwendungen.
Technische Spezifikationen:
| CES 109 – Ultraschall-Dickenmessgerät für durchgehende Schichten | |
| Modell | CES-109 |
| Messbereich | 0.65–600 mm (PE), 3–60 mm (EE) |
| Arbeitsfrequenz | 2.5-7 MHz |
| Sondendurchmesser | Standardsonde P5EE ist 10 mm, Sonde N05 ist 10 mm, Sonde N07 ist 6 mm, Sonde HT5 ist 14 mm, Sonde N02 ist 14 mm |
| Mindest. Rohrdurchmesser | ⌀15 mm × 2.0 mm |
| Auflösung | 0.1/0.01 mm |
| Genauigkeit | ± (0.5 % Dicke + 0.01) mm |
| Präsentation | 4.5-stelliges LCD mit EL-Hintergrundbeleuchtung |
| Einzel-/Scanmodus | Sieben Messwerte pro Sekunde im Einzelpunktmodus und sechzehn pro Sekunde im Scan-Modus |
| Sondenkalibrierung | Nullkalibrierung, Zweipunktkalibrierung |
| Geschwindigkeitsbereich | 1000-9999m / s |
| Einheit | Metrische/britische Einheit wählbar |
| Sprache | Englisch |
| Memory | Bis zu 20 Dateien (bis zu 99 Werte für jede Datei) mit gespeicherten Werten |
| Kommunikationsanschluss | USB |
| Datendruck | Ja |
| Energieversorgung | Zwei 1.5-Volt-Alkalibatterien der Größe „AA“. |
| Geringerer Stromverbrauch | Ja |
| Arbeitsstunden | 100 Stunden (EL-Hintergrundbeleuchtung aus). |
| Umgebungstemperaturbereich | -20 ℃ - + 60 ℃ |
| Relative Luftfeuchtigkeit | ≤90 ％ |
| Aussehen | ABS-Kunststoff |
| Menü | 150 mm × 74 mm × 32 mm |
| Bruttogewicht | 1.5 KG |
| PC Datapro-Software | Ja |
Wandlerauswahl:
| Modell | Frequenz MHz | Durchmesser mm | Messbereich | Untergrenze (Arbeitsbereich) | Beschreibung |
|---|---|---|---|---|---|
| N02 | 2.5 | 14 | 3.0 mm – 300.0 mm (in Stahl) | 20mm | Für dicke, stark dämpfende oder stark streuende Materialien |
| N05 | 5 | 10 | 1.2 mm – 230.0 mm (in Stahl) | Ø20 mm × 3.0 mm | Normale Messung |
| N05/90° | 5 | 10 | 1.2 mm – 230.0 mm (in Stahl) | Ø20 mm × 3.0 mm | Normale Messung |
| N07 | 7 | 6 | 0.75 mm – 80.0 mm (in Stahl) | Ø15 mm × 2.0 mm | Für dünne Rohrwand- oder Rohrwandmessungen mit kleinen Krümmungen |
| HT5 | 5 | 14 | 3.0 – 200.0 mm (in Stahl) | 30mm | Für Hochtemperaturmessungen (unter 300 °C) |
| P5EE | 5 | 10 | Impuls-Echo: 2.0 – 600 mm (in Stahl) Echo-Echo: 3.0 – 100 mm (in Stahl) | Ø20 mm × 3.0 mm | Durchschichtdickenprüfung |
